Grilaje metalice cu arcuri de compensare și motoare centrale
Grilajele metalice realizate din oțel galvanizat reprezintă o modalitate ușoară de închidere a spațiilor industriale și comerciale, care asigură totodată o protecție eficientă antiefracție. Grilajul metalic cu arcuri de compensare este singura variantă de grilaj metalic care se poate realiza atât în versiune manuală, cât și electrică.
Arcurile de compensare sunt arcuri lamelare care se roluiesc pe un ax fix și se strâng în casete rotunde. Exemplu: Ruleta sau Tabachera de la Termostoruri. Dimensiunile nu sunt standard, ci se stabilesc în funcție de necesitățile clientului. L maxim 6000 mm și H maxim 5000 mm și Suprafață maximă 30 mp
Componenta grilajelor metalice cu arcuri de compensare
Covorul de lamele, descriere și tipuri de lamele
Covorul de lamele are rolul de a închide spațiul industrial sau comercial și poate fi confecționat din diferite tipuri de lamele din oțel galvanizat. Covorul de lamele nu are clipsuri. Greutatea este data de tipul de lamelă folosită.
| Lamela | Tipul | Plină | Perforată |
|---|---|---|---|
 |
 |
||
| H lamela (mm) | 116 | 116 | |
| Material | oțel galvanizat | oțel galvanizat | |
| Izolație | nu | nu | |
| Grosime(mm) | 0.7 | da | --- |
| 0.9 | da | da | |
| 1.1 | da | da | |
| 1.2 | da | --- | |
| Greutate (kg/mp) | 0.7 | 8.64 | --- |
| 0.9 | 11.11 | 8.79 | |
| 1.1 | 13.58 | 10.78 | |
| 1.2 | 14.81 | --- |
| Lamela | Tipul | Tuburi ondulate | Tuburi drepte |
|---|---|---|---|
 |
 |
||
| H lamela (mm) | 120 | 120 | |
| Material | oțel galvanizat | oțel galvanizat | |
| Izolație | nu | nu | |
| Grosime (mm) | 1,1 | da | |
| Greutate (kg/mp) | 1,1 | 11 | 5.7 |
| Diametrul tubului (mm) | 1,1 | 14 | 14 |
| Lamela | Tipul | Finală |
|---|---|---|
 |
||
| H lamela (mm) | 140 | |
| Material | oțel galvanizat | |
| Izolație | --- | |
| Grosime(mm) | 1.5 | da |
| Greutate (kg/ml) | 1.5 | 2.35 |
Notă!
Covorul de lamele are întotdeauna în partea de sus ultimele 5 Lamele Pline
Accesoriile covorului de lamele
Cârligele antifurtună
Pe lamele pline se fixează cu nituri pop cârlige antifurtună care sunt
obligatorii la Clasa de Vânt 5. (vezi tabel Clase de Vânt)
Cârligele antifurtună sunt fixate din 4 în 4 lamele.
Când se folosesc cârlige antifurtună, ghidajele trebuie să fie și ele antifurtună.

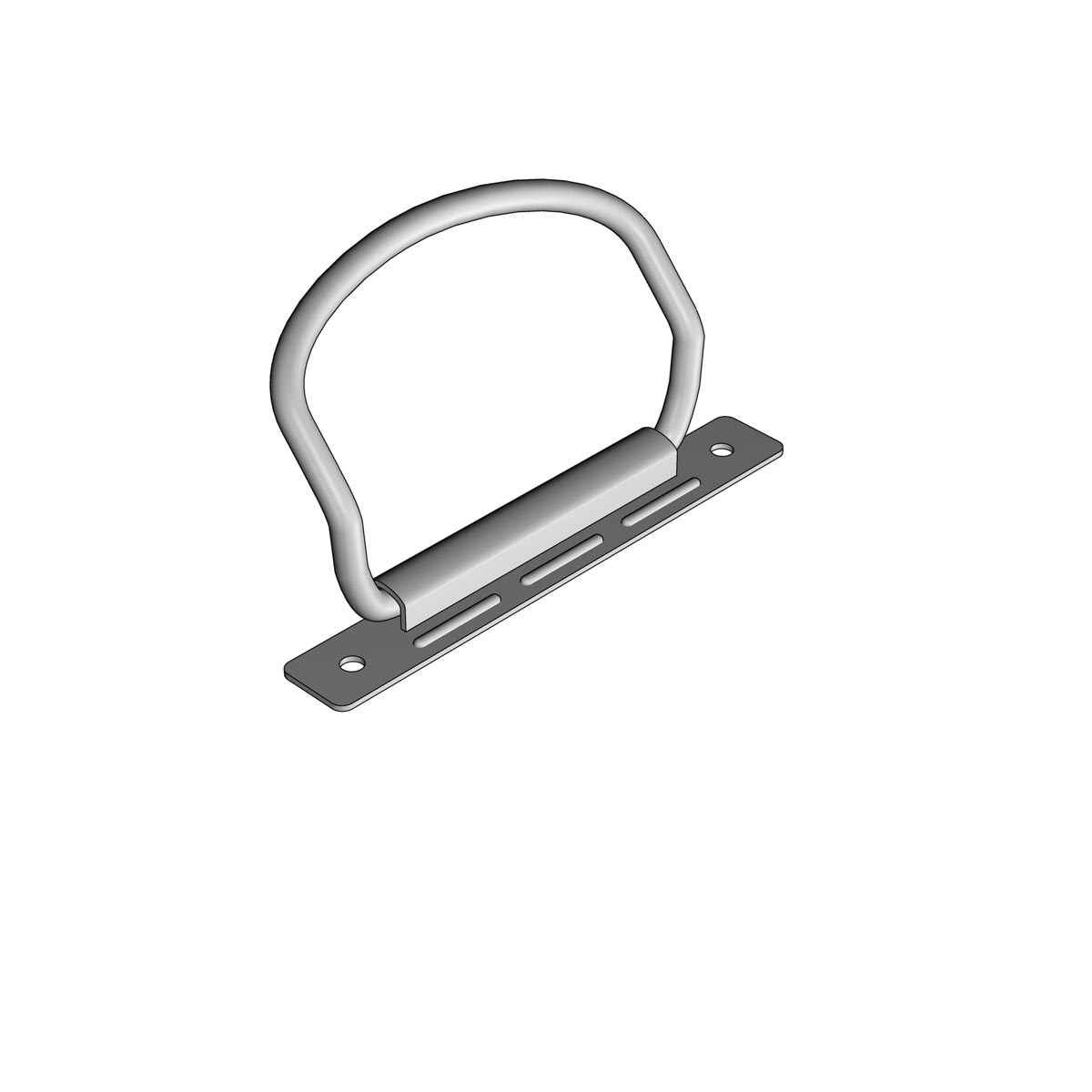

Mânerele
Pe lamela finală sunt fixate cu nituri pop două mânere
Cornier
Pentru lățimi mai mari de 3500 mm se fixează pe ultima lamelă cornier sau/și rectangular
Opritorii covorului de lamele
Pe lamela finală sunt fixați cu nituri pop doi opritori stânga dreapta
Tabel dimensiuni cornier în funcție de dimensiunea grilajului metalic
| Dimensiuni Cornier | |||
|---|---|---|---|
| L Grilaj | A | B | E |
| 3500< L < 4000 | 30 | 30 | 3 |
| 4000 < L < 5000 | 50 | 30 | 3 |
| 5000< L < 6000 | 60 | 30 | 3 |
Axul grilajului metalic
Axul componenta pe care se fixează sistemul de arcuri de compensare. Materialul din care
este confecționat este oțel galvanizat cu grosime de 3 mm. Are dimensiuni diferite în
funcție de greutatea covorului de lamele și lățimea grilajului. Diametrele sunt de 60mm și
76mm. Axul se alege în funcție de lățime și greutatea covorului de lamele. (vezi tabelul
de mai jos)
| Greutate | Lățime Grilaj metalic MCA | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 2000 mm | 2500 mm | 3000 mm | 3500 mm | 4000 mm | 4500 mm | 5000 mm | 5500 mm | 6000 mm | |
| 100 Kg | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 76 x 3 | 76 x 3 |
| 101 - 120 kg | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 76 x 3 | 76 x 3 | 76 x 3 |
| 121 - 140 kg | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 |
| 141 - 160 kg | 60 x 3 | 60 x 3 | 60 x 3 | 60 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 |
| 161 - 180 kg | 60 x 3 | 60 x 3 | 60 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 |
| 181 - 200 kg | 60 x 3 | 60 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | |
| 201 - 220 kg | 60 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | ||
| 221 - 240 kg | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | 76 x 3 | |||
Sistemul de Arcuri de Compensare
Este un dispozitiv care ajută la menținerea covorului de lamele într-un balans astfel încât
covorul de lamele să stea în orice poziție. Arcurile de compensare pot fi 2, 4, 6, etc.,
întotdeauna număr par. Sistemul este compus din Caseta de Arc și Arc Lamelar
Ansamblu complet al sistemului de arcuri de compensare
Caseta de Arc
Sunt realizate din oțel galvanizat și se poziționează simetric pe ax. Pe aceste casete sunt fixate arcurile lamelare. Casetele de arc au trei diametre
- 200mm
- 220mm
- 240mm
Arcul Lamelar
Arcul lamelar este de diferite lățimi și grosimi și se alege în funcție de greutatea covorului de lamele
- 50 x 1,1
- 60 x 1,1
- 60 x 1,2
- 60 x 1,3
- 60 x 1,4
Ghidajul
Este realizat din oțel galvanizat și rolul sau este să asigure o culisare bună a covorului de lamele. Ghidajele sunt fără cameră de prindere, profile ''U''.
Ghidajele nu sunt prevăzute cu chedere sau perii laterale. Chederele laterale sunt opționale. Ghidajele sunt de diferite dimensiuni în funcție de lățimea grilajului metalic.
Pe ghidaje sunt sudați opritorii.
| A | B | E | C | L max Grilaj |
|---|---|---|---|---|
| 50 | 30 | 2 | 3500 | |
| 60 | 30 | 2.5 | 5000 | |
| 80 | 30 | 2.5 | 6000 | |
| 80 | 53 | 3 | 28 | 6000 |
Accesorii opționale
Gama de culori
Caseta, Covorul de lamele și Ghidajele se pot vopsi în orice gama RAL Caseta
Caseta
Se confecționează din tablă de oțel galvanizat și are forma pătrată. Se poate realiza până la lățime maximă de 4 ml Yala blocare/deblocare mecanică Realizează blocarea și deblocarea grilajului asigurând o eficientă protecție antiefracție.
Yala blocare/deblocare mecanică
Yala blocare/deblocare mecanică este aplicată pe ultima lamelă. Blocarea se face în ghidaj stânga / dreapta. În varianta electrică se poate utiliza și Contact Electric
Contactul Electric
Nu permite motorului să deschidă grilajul când yala îl blochează. Este un sistem de siguranță împotriva deteriorării grilajului metalic. Contactul Electric se fixează în partea de jos a ghidajelor în dreptul yalei deblocare/blocare mecanică
Chederele laterale.
Sunt opționale și cu ajutorul lor se reduce nivelul de zgomot și realizează o etanșare suplimentară.
Ochi de agățare
Pe lamela finală la jumătate se fixează piesa de agățare, la grilajele înalte unde operatorul nu poate manevra grilajul cu ajutorul mânerelor
Cârligul de agățare
Ajută la coborârea grilajului metalic atunci când este în varianta manuală și înălțimea grilajului este mai mare de 2000 mm sau este în varianta electrică pentru utilizarea manuală în caz de urgență. Cârligul de agățare este la dimensiune de 1500 mm sau 2000 mm
Ranforsare ghidaje
Pentru ghidajele antifurtună, asigură o fixare eficientă a ghidajelor. Se utilizează din 500 mm în 500 mm. Ranforsarile sunt cu fixare frontală și laterală
Motorul

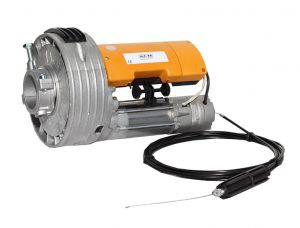

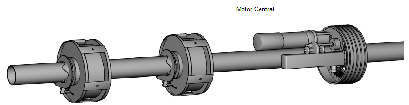

Motoarele centrale folosite de MCA pentru automatizarea grilajelor metalice sunt realizate în Italia și poartă marca ACM. Aceste motoare sunt fixate pe ax, precum în figura de mai jos, și sunt ajutate de arcuri de compensare.
Alegerea motorului se face în funcție de greutatea covorului de lamele, diametrul axului (60 / 70 mm) și casetele de arc (200 / 220 / 240 mm). Motorul are posibilitatea deblocării și trecerea pe varianta manuală.
Tipuri de motoare centrale
| Motor | Cuplu(Nm) | Viteza (rpm) | Putere (W) | Protecție Termică (min) | Cicluri (pe zi) | Coroane (mm) | Dimatru Ax |
|---|---|---|---|---|---|---|---|
| ACM Unititan | 155 | 10 | 630 | 4 | 5 | 220 | 60 |
| ACM Unititan | 200 | 8 | 630 | 4 | 5 | 240 | 70 |
Accesorii automatizări
- Buton sau Selector cu Cheie
- Unitate centrale de comandă Somfy Axroll
- Unitate centrale de comandă Sommer Com 5420
- Fotocelule
- Lampa de avertizare
- Safety edge
- Telecomenzi
- Buton de comandă
- Selector cu cheie
Limite dimensionale și clase de vânt
-
Dimensiuni minime
- L min 1000 mm / H min 1000 mm
-
Dimensiuni maxime
- L max 6000 mm / Hmax 5000 mm
- Suprafață maximă 30 mp
- L max caseta 4000 mm
-
Clase de vânt
- L < 5000 mm este dimensionat la clasa de vânt 2
- L > 5000 mm recomandat clasa de vânt 3
-
Acționare manuală
- Greutate maximă 240 kg.
- Acționare manuală Lmax 3000 mm și H max 3000 mm
Tabelul claselor de vânt
| Clasa de vânt | PA (Pascal) | da (N/mp) | Km/h | m/s |
|---|---|---|---|---|
| 0 | ||||
| 2 | 450 | 45 | 96 | 27 |
| 3 | 700 | 70 | 120 | 33 |
| 4 | 1000 | 100 | 144 | 40 |
| 5 | > 1000 | > 100 | > 144 | > 40 |
Spații necesare pentru instalarea grilajelor metalice cu arcuri de compensare
| Caseta arc | H grilaj | Lamela 116 mm | Tuburi drepte | Tuiburi ondulate | |
|---|---|---|---|---|---|
| Normal | Antivant | Normal | Normal | ||
| 200 | 1000 | 340 | 340 | 340 | 400 |
| 1200 | |||||
| 1400 | |||||
| 1600 | |||||
| 1800 | |||||
| 2000 | |||||
| 2200 | 340 | 370 | 370 | ||
| 2400 | |||||
| 2600 | 450 | ||||
| 2800 | |||||
| 3000 | |||||
| 3200 | 400 | 400 | |||
| 3400 | |||||
| 3500 | |||||
| 220 | 3600 | 370 | 400 | 500 | |
| 3800 | |||||
| 4000 | |||||
| 4200 | 450 | ||||
| 240 | 4400 | 400 | 450 | ||
| 4600 | |||||
| 4800 | |||||
| 5000 | |||||
